TCD
TCD
I Vantaggi

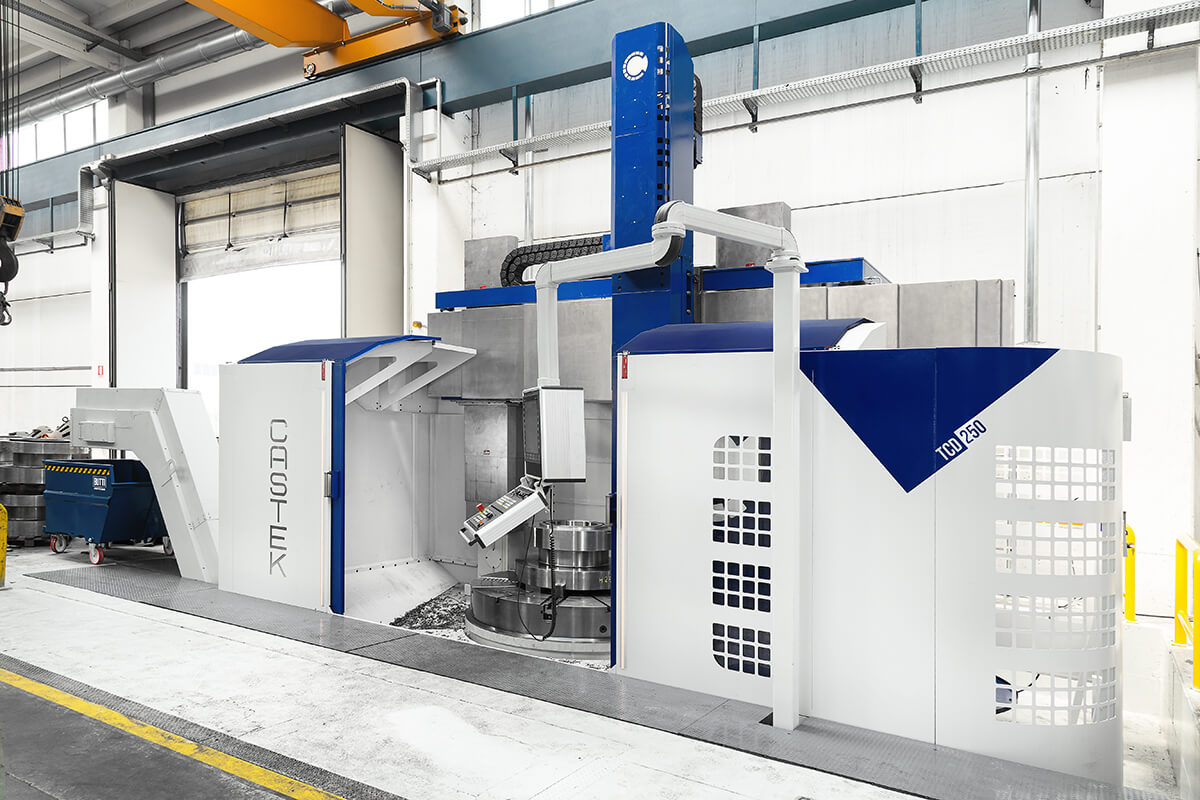

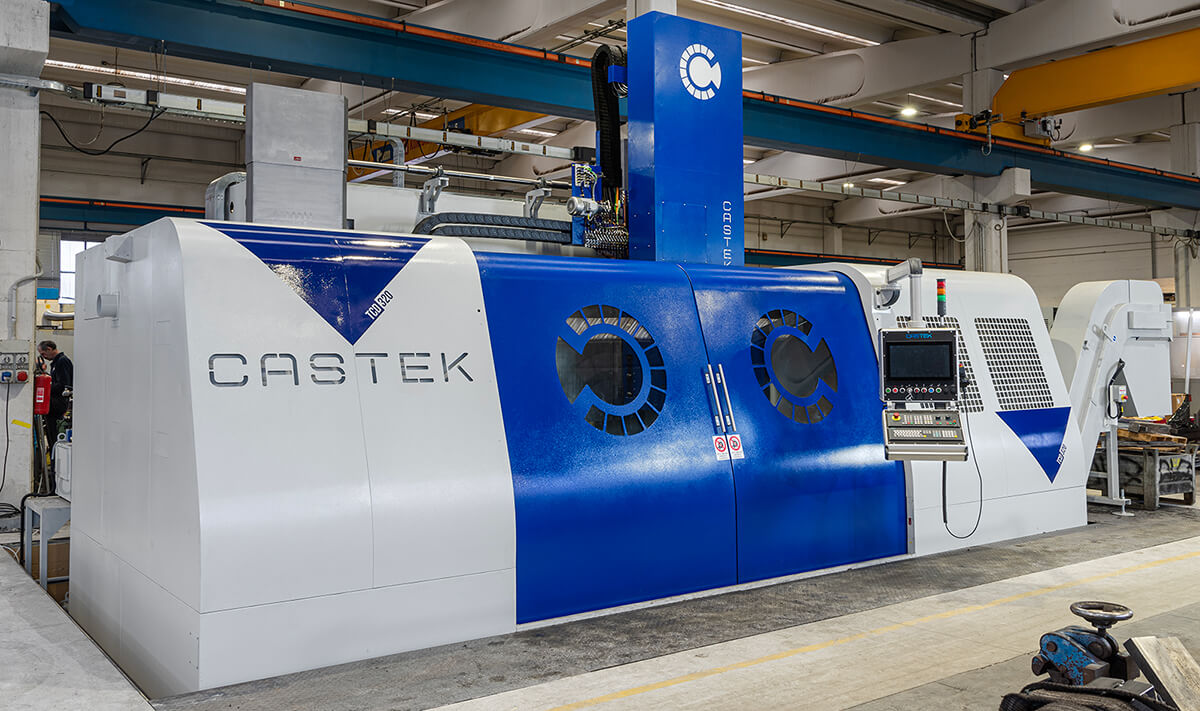

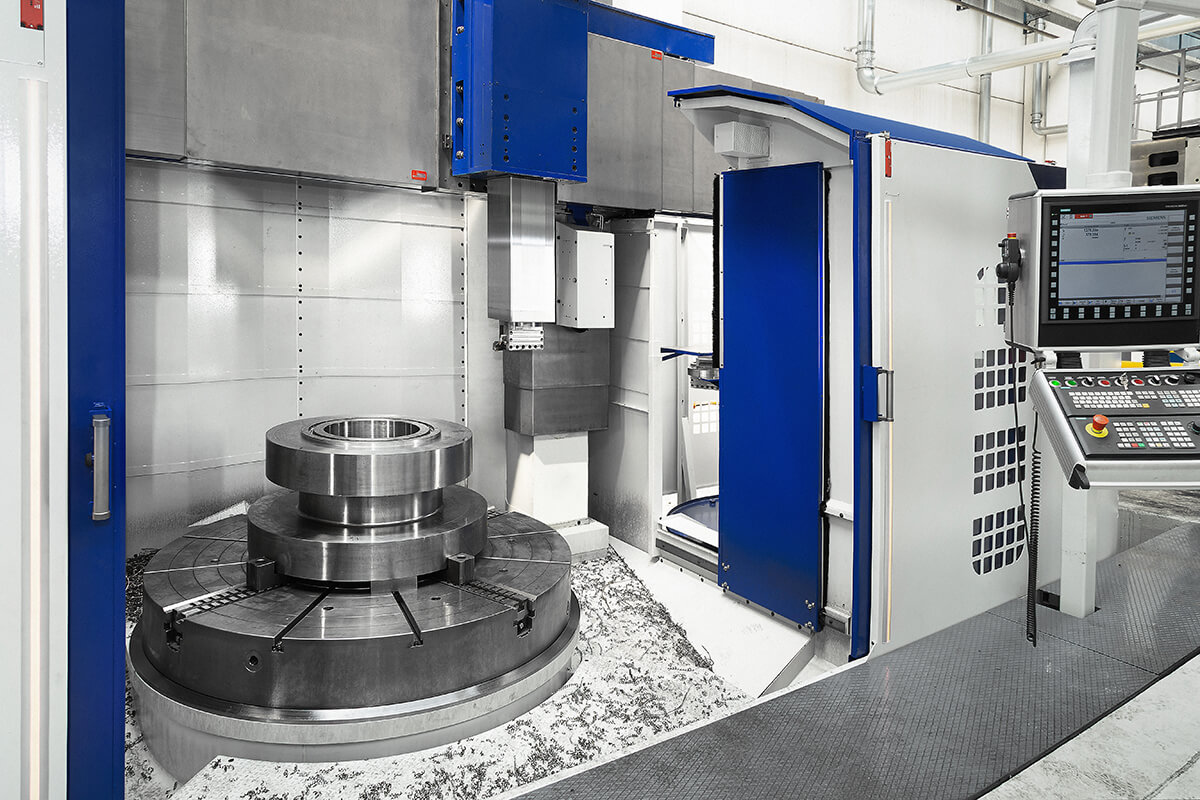

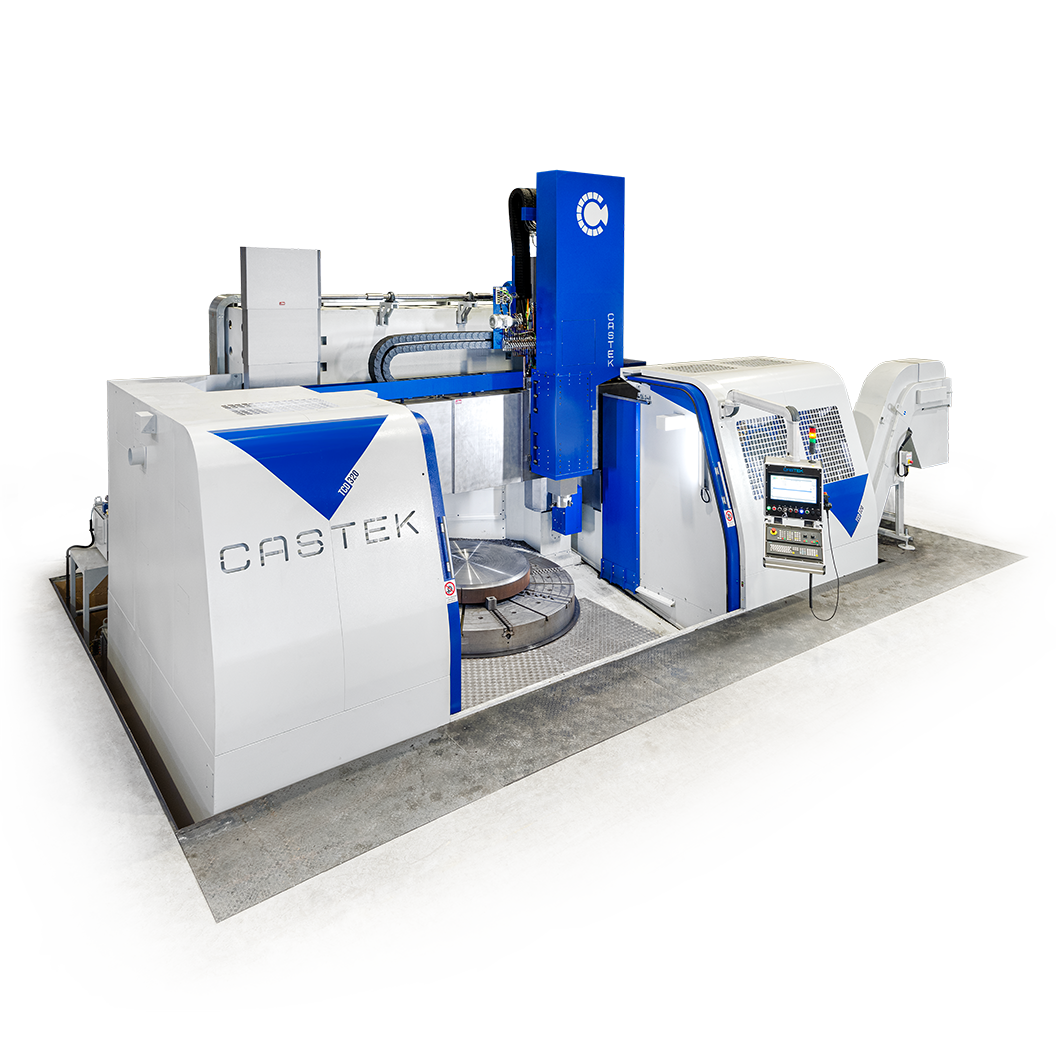

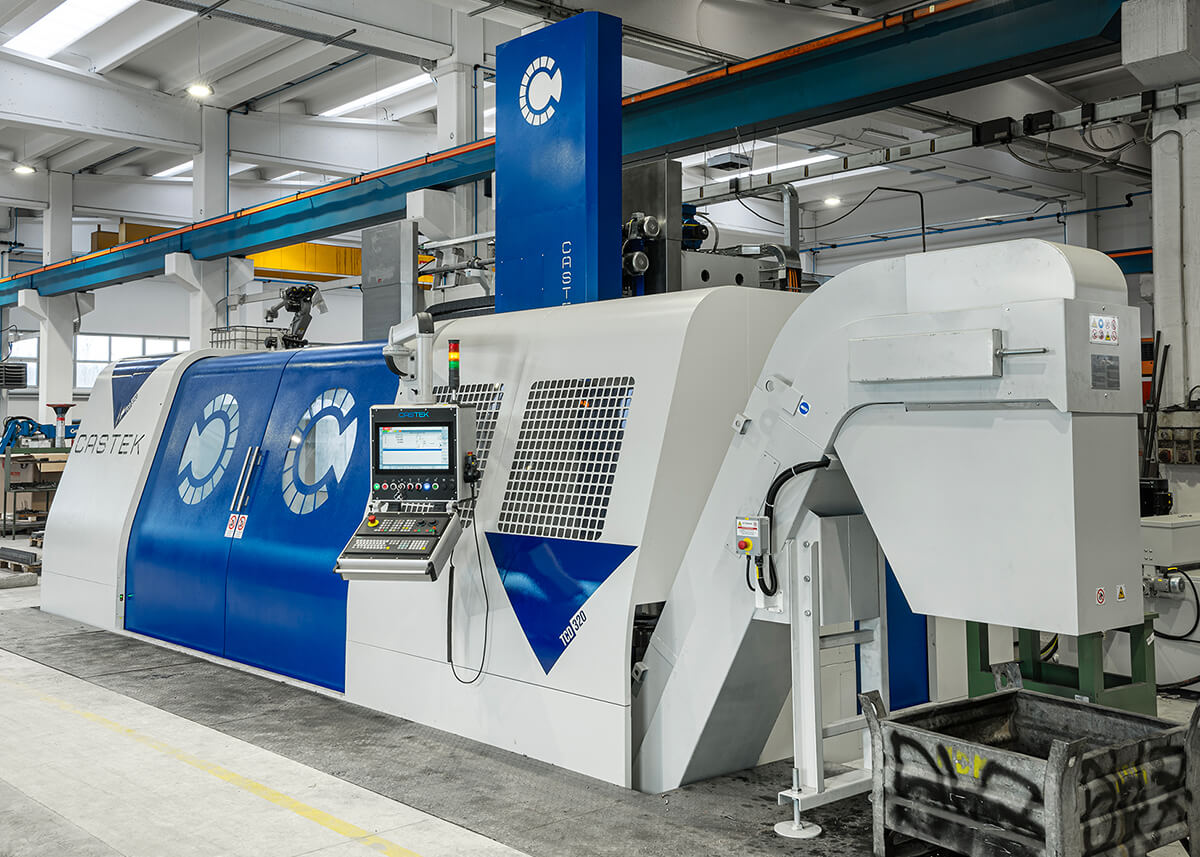

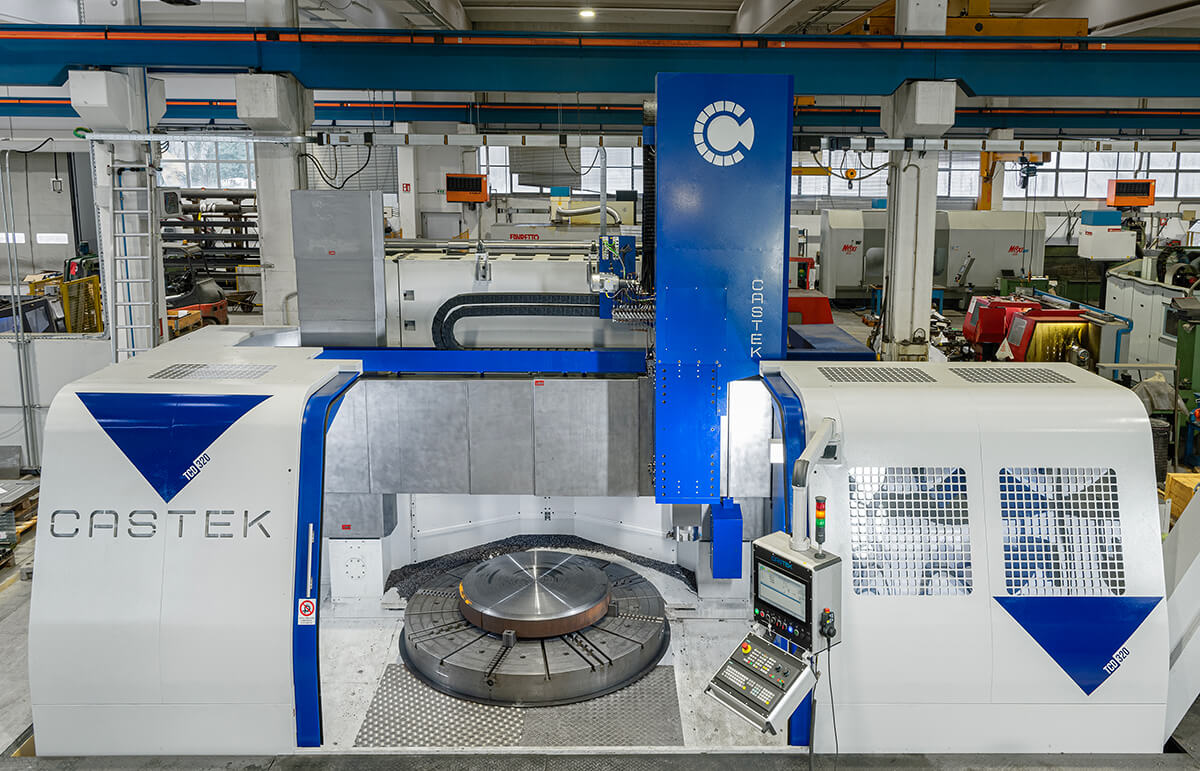

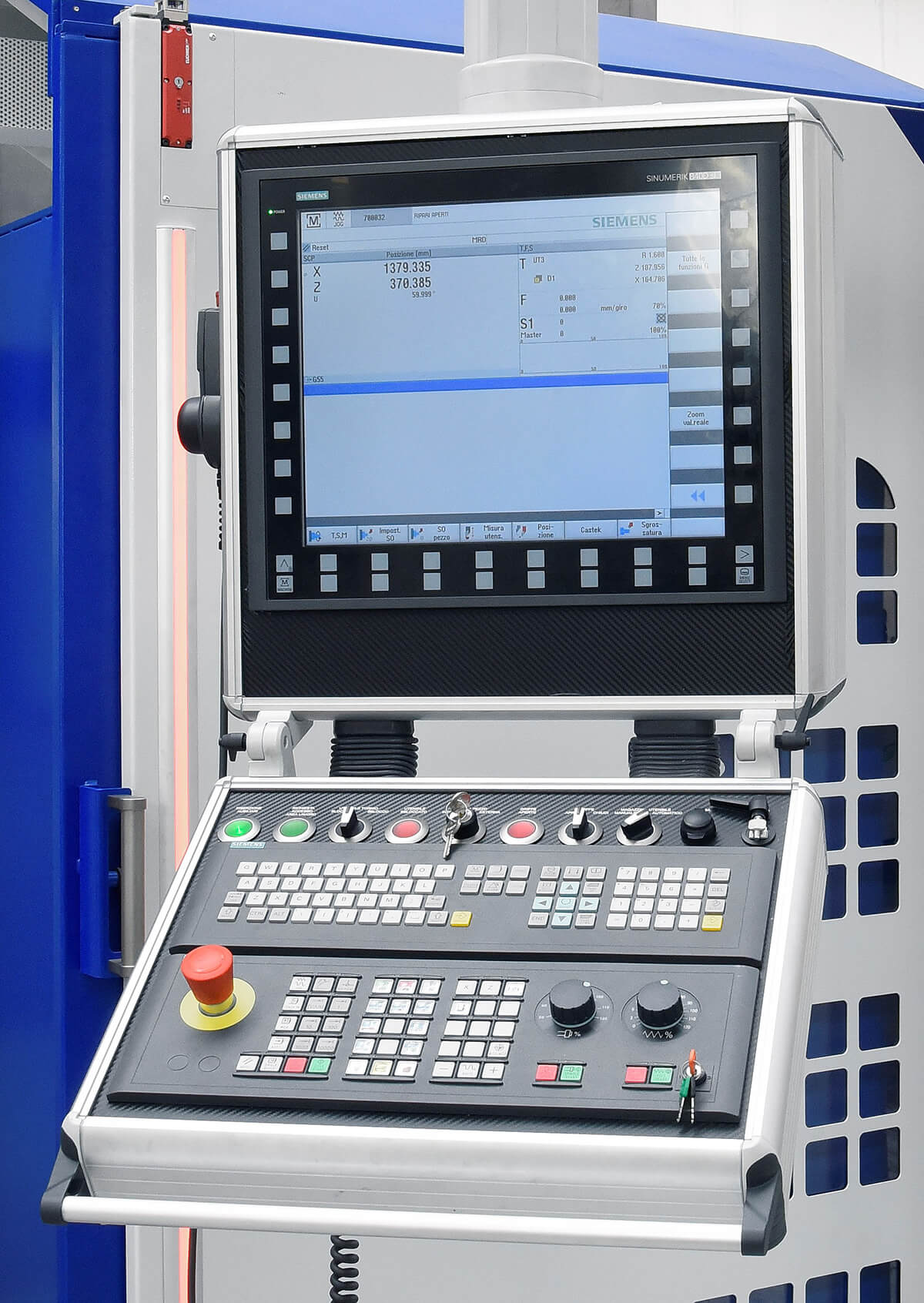

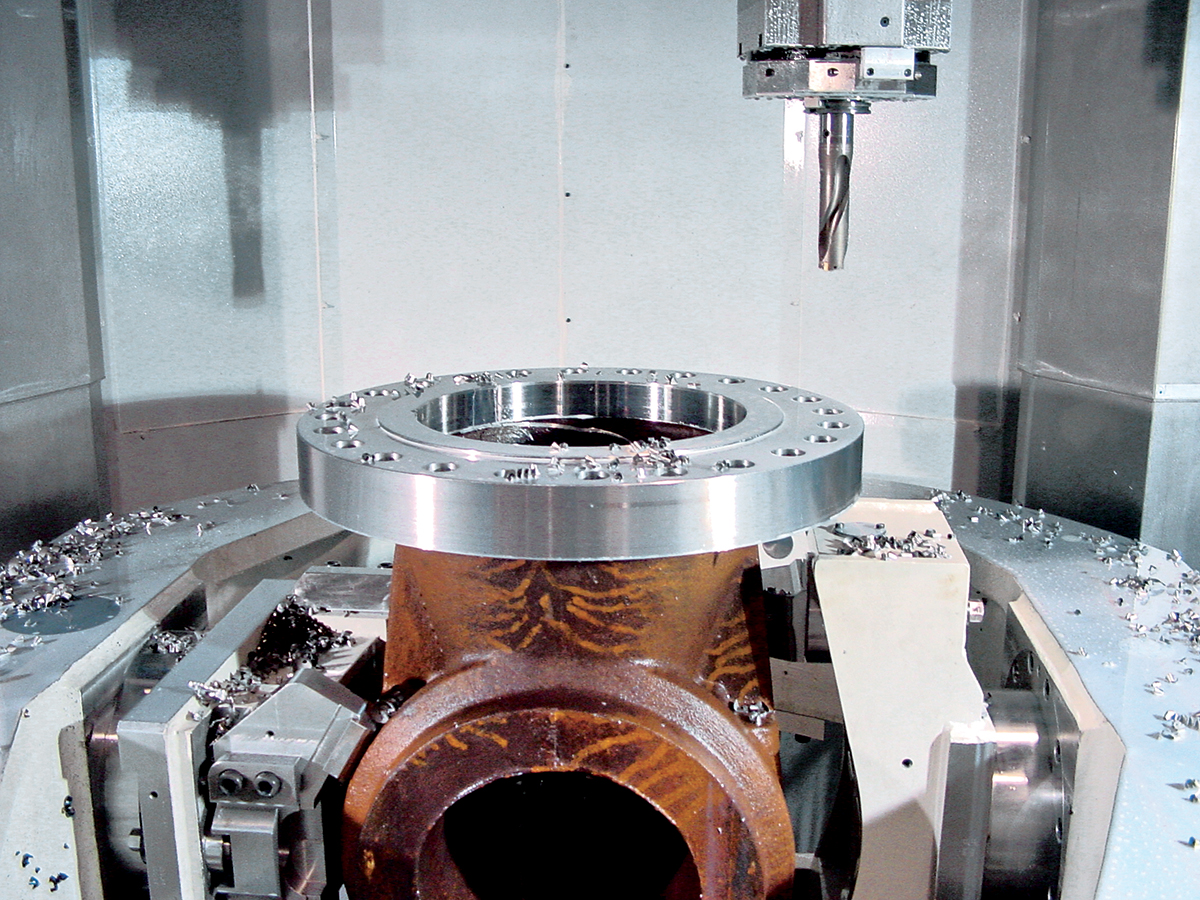

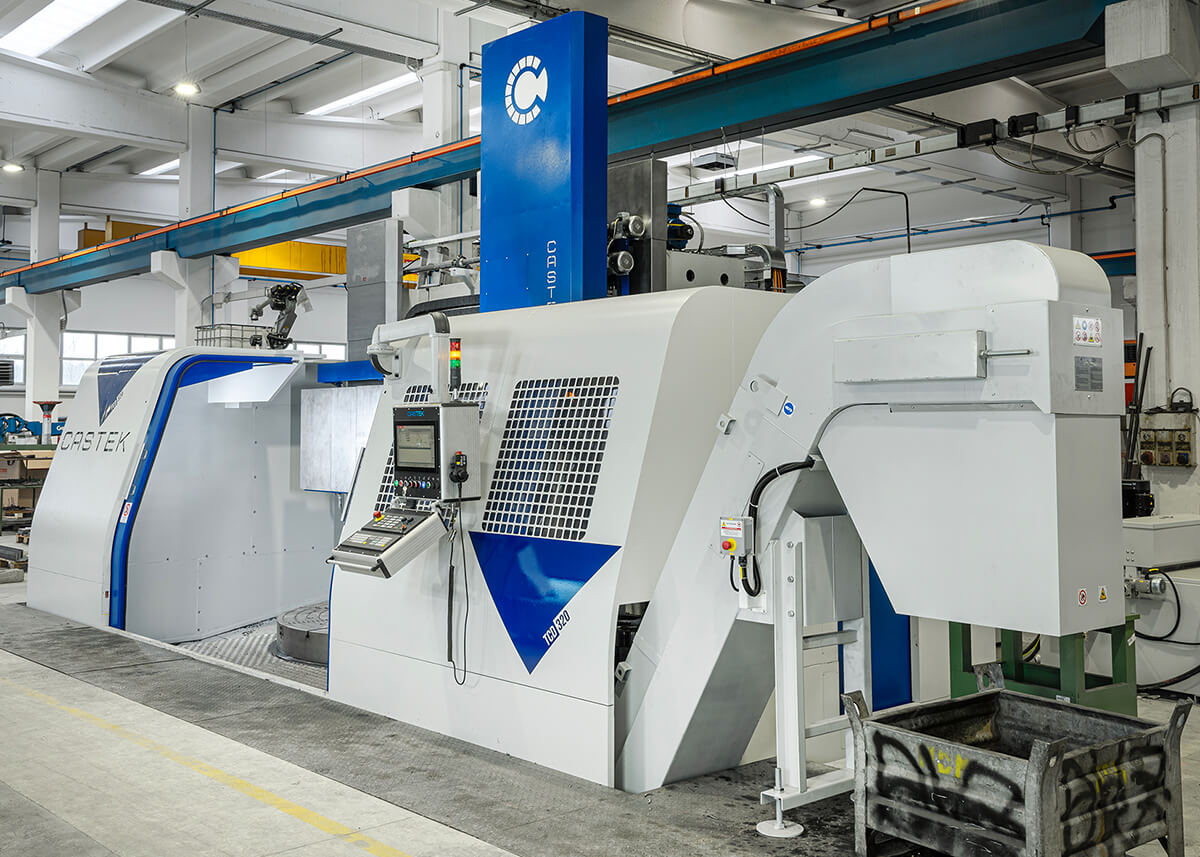

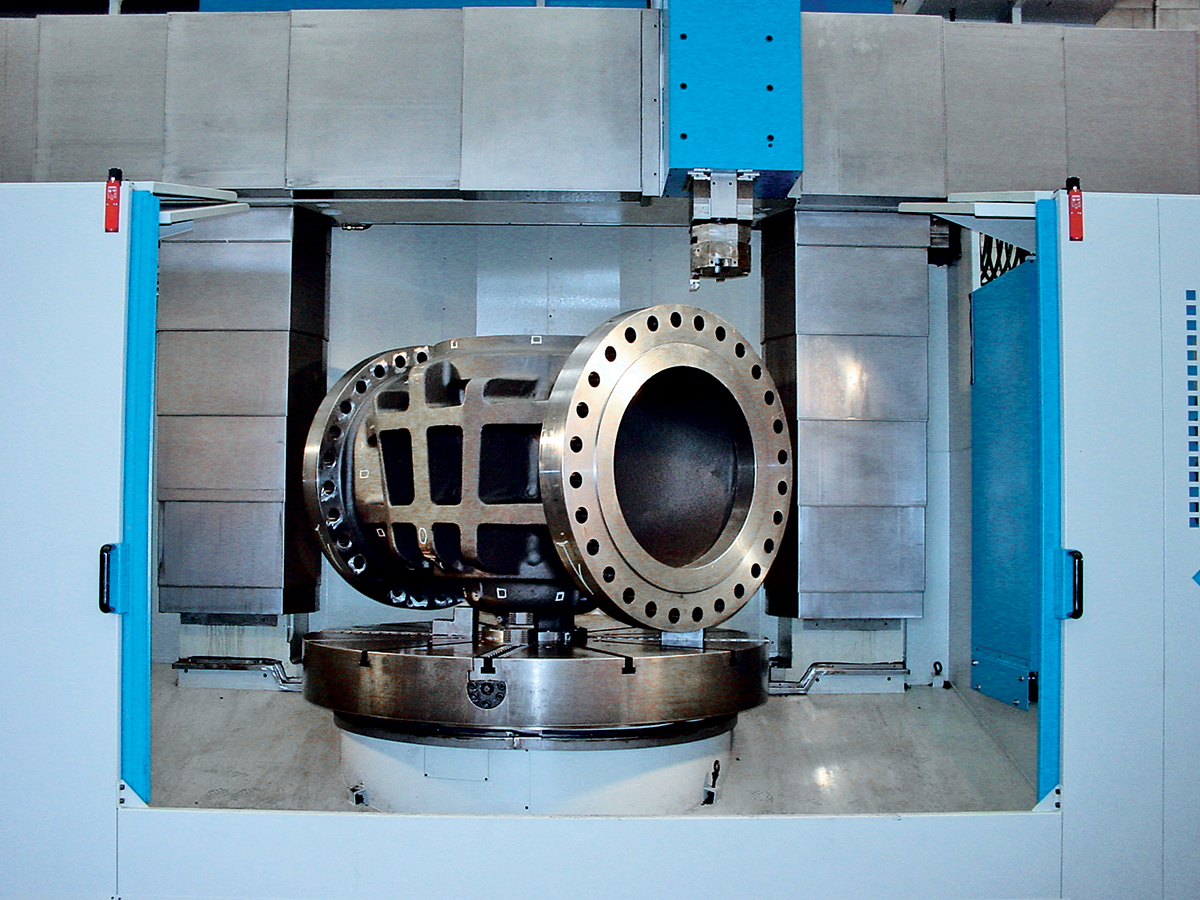

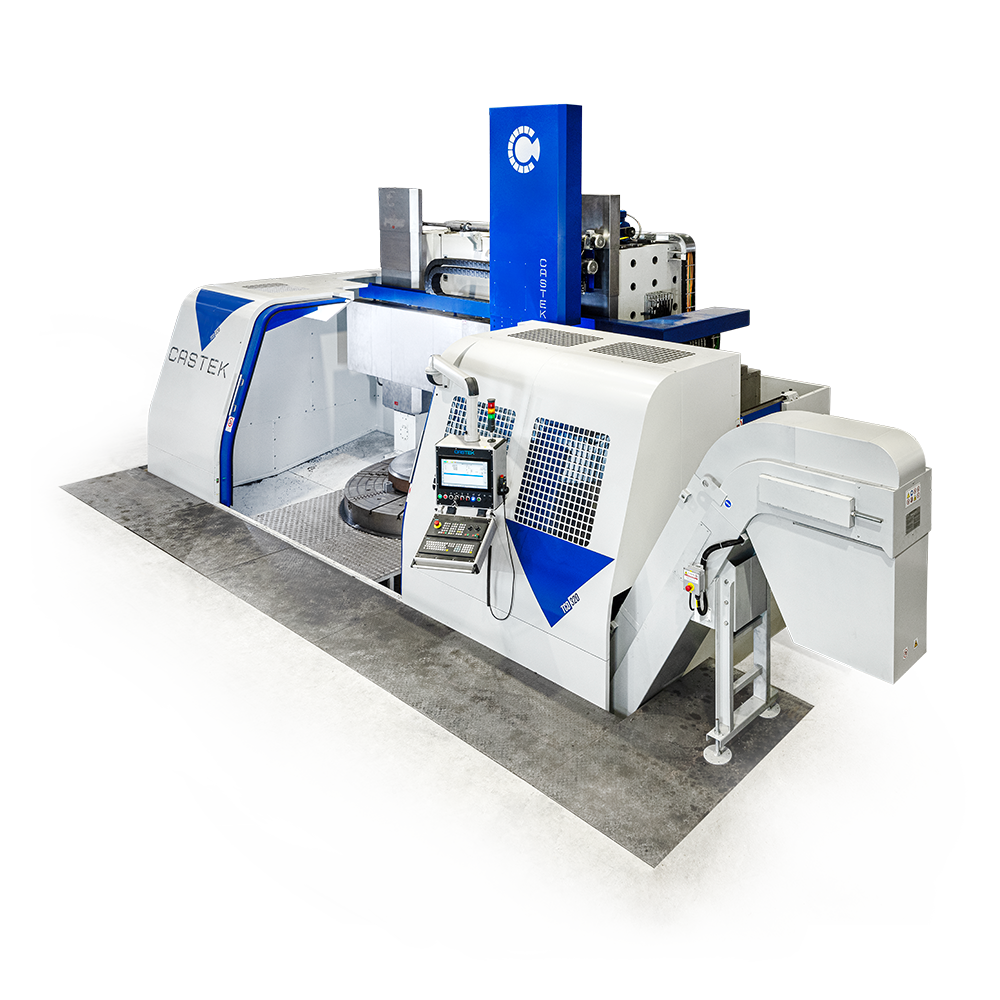

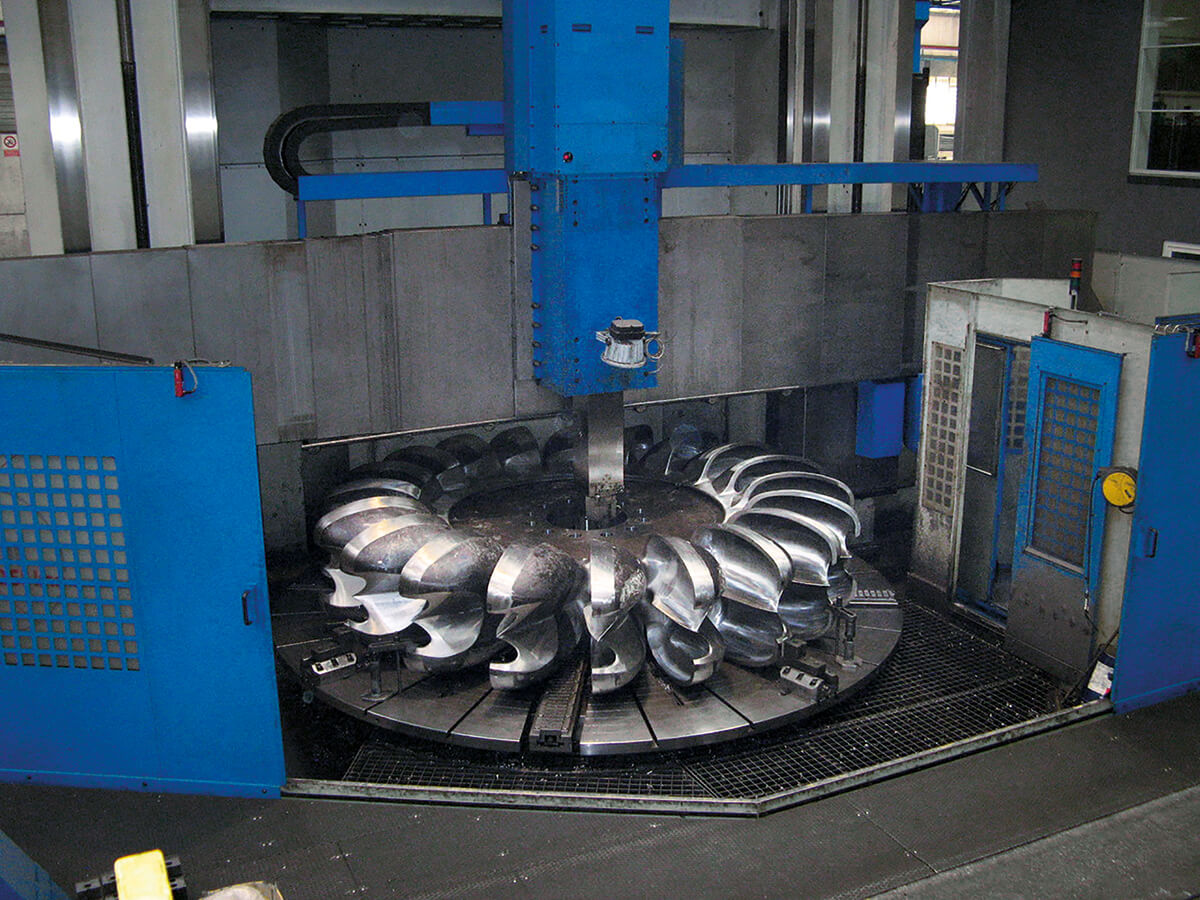

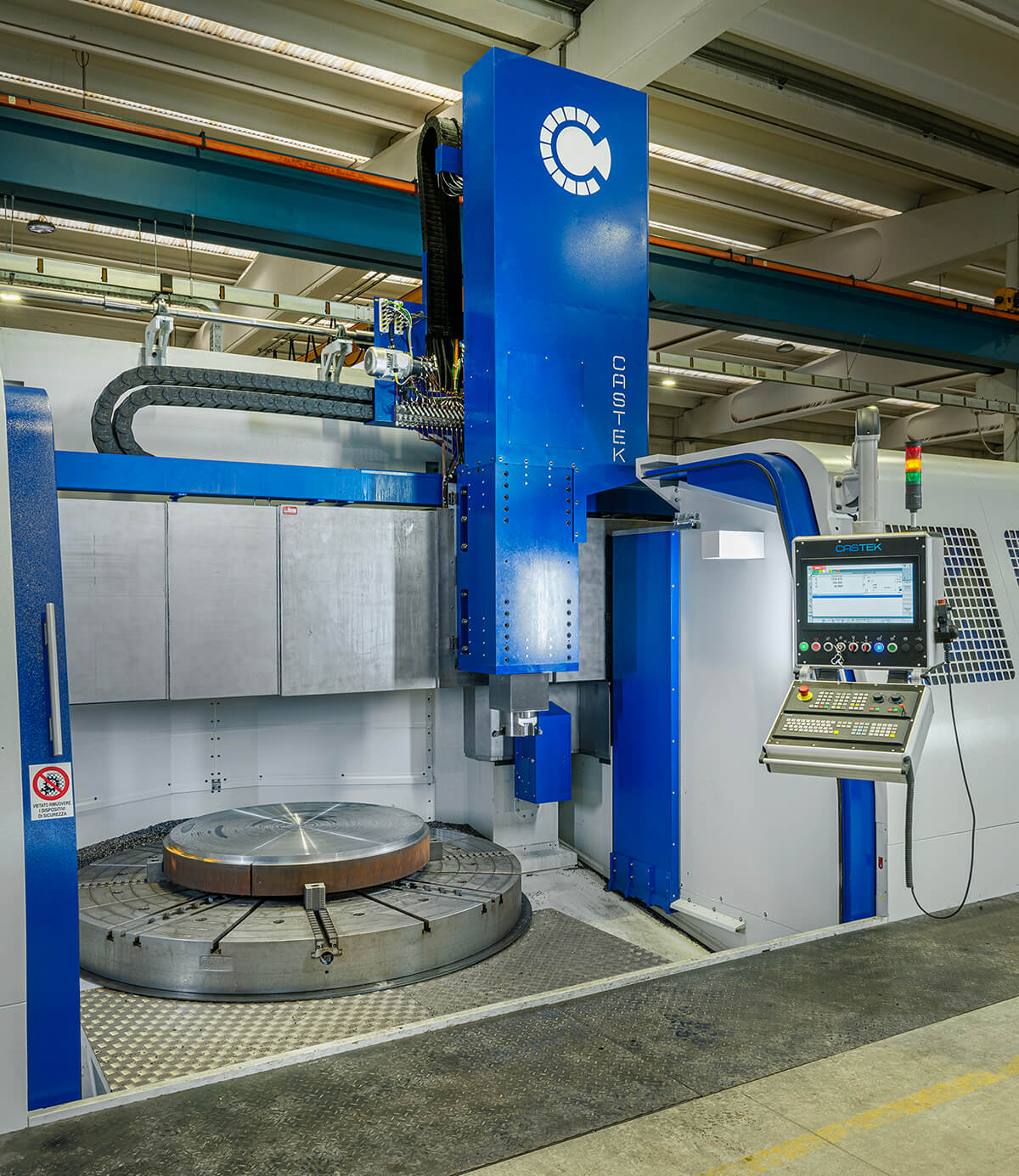

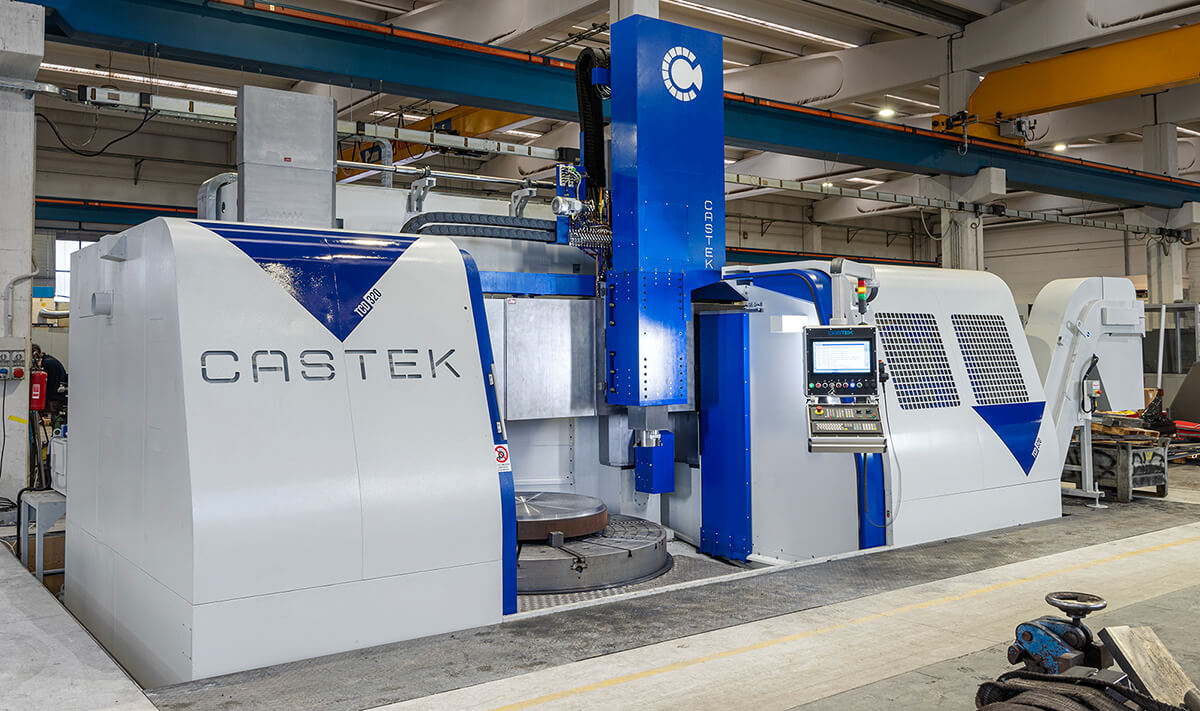

orni verticali a doppio montante. Struttura portante eccezionalmente robusta, costituita dal basamento e dai due montanti che, collegati fra loro da una robusta traversa, formano una struttura di alta rigidità. I torni verticali a doppio montante serie TCD, sono progettati per la lavorazione di particolari di medie e grandi dimensioni.
Scheda Tecnica
* i dati evidenziati sono da considerarsi opzionali / Highlighted data are optional
Scorri per visualizzare la tabella
| Modello Macchina / Machine Model | TCD 250 | TCD 320 | TCD 350 | TCD 450 | TCD 550 | TCD 650 | |
|---|---|---|---|---|---|---|---|
| Capacità di lavoro – Working capacity | |||||||
| Diametro Tavola Table diameter |
mm | 2.000 2.200 |
2.500 2.800 |
3.000 3.200 |
3.500 4.000 |
4.000 4.500 |
5.000 6.000 |
| Max. diametro tornibile Max. diameter of turning |
mm | 2.500 2.700 |
3.200 | 3.500 | 4.500 | 5.500 | 6.500 |
| Max. carico ammesso Allowable weight |
Ton | 20.000 | 25.000 | 30.000 | 60.000 | 80.000 | 100.000 |
| Max. altezza del pezzo tornibile Max. height of turning piece |
mm | 1.800 2.000 / 2.500 |
2.000 2.500 / 3.000 |
2.000 2.500 / 3.000 |
2.500 3.000 / 5.000 |
2.500 3.000 / 5.000 |
2.500 3.000 / 5.000 |
| Velocità e potenza tavola – Main spindle speed and power | |||||||
| Velocità rotazione tavola Max. spindle speed |
giri/min | 240 220 |
180 160 |
140 120 |
80 | 70 | 50 |

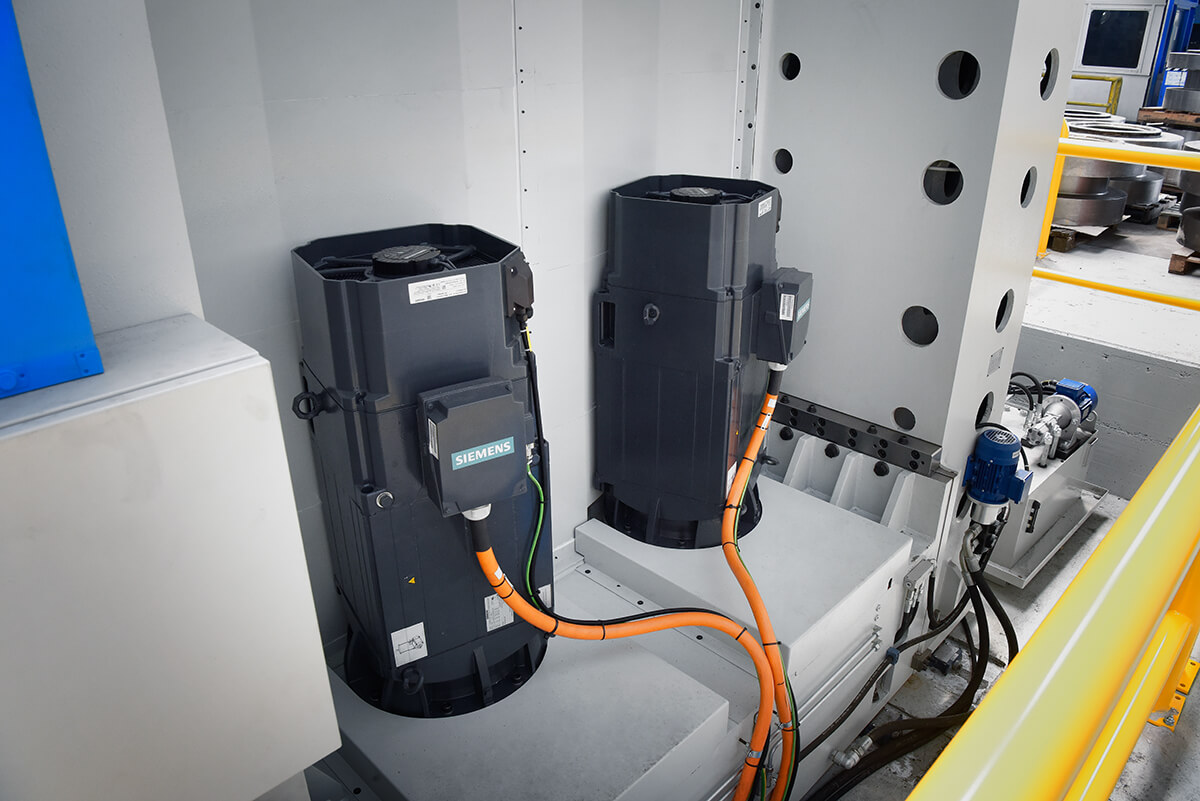

| Potenza motore in S1 Spindle motor power S1 |
kW | 39 + 39 48 + 48 |
48 + 48 71+71 |
48 + 48 71+71 |
71 + 71 100 + 100 |
71 + 71 100 + 100 |
71 + 71 100 + 100 |
| Max. coppia trasmissibile Max. transmissing couple |
Nm | 64.900 | 103.400 | 107.400 | 328.900 | 378.700 | 451.000 |
| Carri – Slides | |||||||
| Sezione RAM RAM section |
mm | 280 x 280 | 280 x 280 | 300 x 300 | 300 x 300 350 x 350 |
300 x 350 | 400 x 400 |
| Corsa verticale (Asse “Z”) “Z” axis vertical travel |
mm | 1.250 1.500/1.750 |
1.500 1.750/2.000 |
1.500 1.750/2.000 |
1.500 2.000/2.500 |
1.500 2.000/2.500 |
1.500 2.000/2.500 |
| Corsa verticale (Asse “X”) “X” axis horizontal travel |
mm | -500 / 2.150 | -500 / 2.700 | -500 / 3.070 | -400 / 3.450 | -400 / 3.950 | -400 / 4.250 |
| Velocità di rapido Rapid Feed |
mm/min | 10.000 15.000 |
10.000 15.000 |
10.000 | 10.000 | 10.000 | 10.000 |

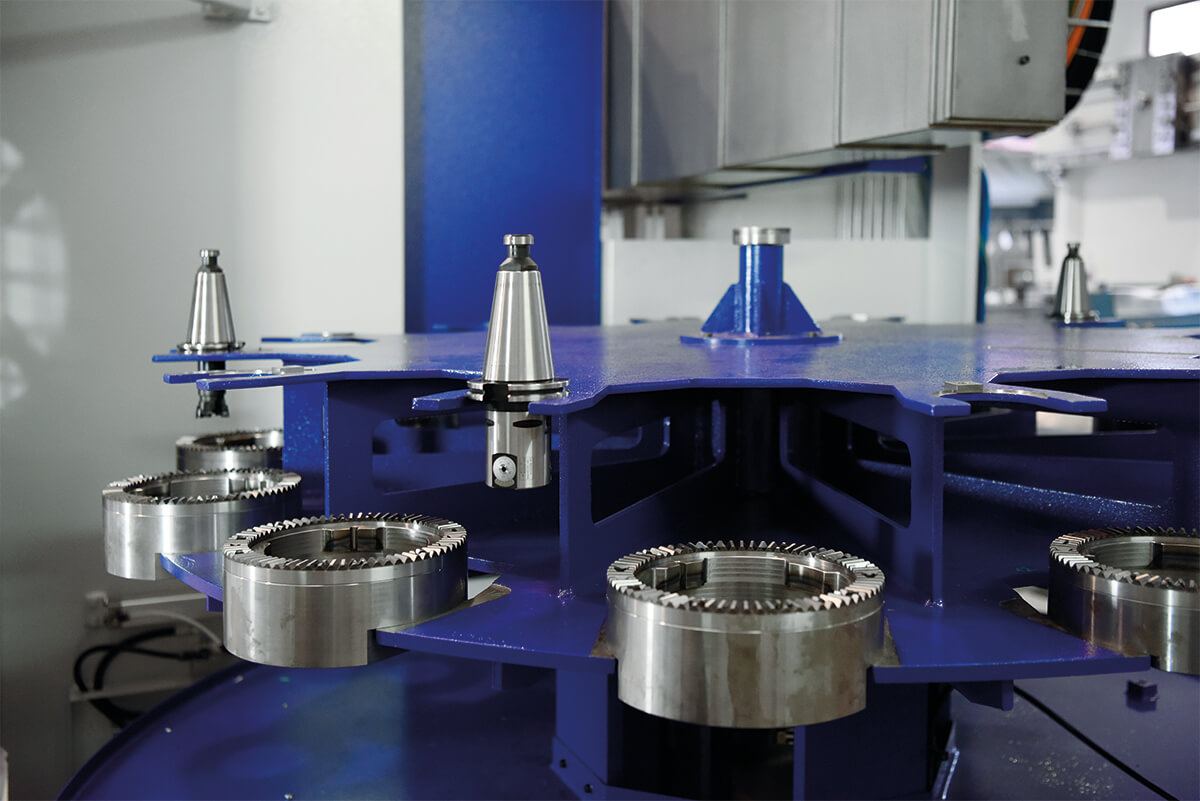

| Magazzino utensili Tools magazine |
nr. | 12 16/20/24/30.. |
12 16/20/24/30.. |
12 16/20/24/30.. |
12 16/20/24/30.. |
12 16/20/24/30.. |
12 16/20/24/30.. |
| Dati operativi – General data | |||||||
| Peso totale della macchina Total weight of machine |
Kg | 44.000 | 63.000 | 72.000 | 224.000 | 245.000 | 284.000 |
| Caratteristiche Tecniche mandrino di fresatura (optional) – Technical features Milling Spindle | |||||||
| Tipo cono Milling spindle type |
ISO 50 CAPTO/HSK |
ISO 50 CAPTO/HSK |
ISO 50 CAPTO/HSK |
ISO 50 CAPTO/HSK |
ISO 50 CAPTO/HSK |
ISO 50 CAPTO/HSK |
|
| Max. velocità Fresa Max. milling spindle speed |
rpm. | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 |
| Potenza Fresa in S1 Milling spindle motor power S1 |
kW | 22 28/37 |
22 28/37 |
28 37 |
28 37 |
37 51 |
37 51 |
